Apple
Macintosh Portrait Display -
Here you find
other Apple and Mac Collectors Items.
The Apple Macintosh Portrait Display Monochrome
Monitor (M-0404) is a 15-inch (diagonal) high-resolution
monochrome monitor which displays one full page
of text and graphics, including menus and scroll
bars. The Display is used but
in good condition, view the photos.
You can connect the Apple Portrait Monitor directly
to a Performa 475 and a Macintosh II, IIx or IIci
without an external video card (@ 2, 4, and 16
levels of gray) - and maybe more Mac models which
I don´t know. Or you use a Macintosh II
Portrait Display Video Card.
Read the infos in the Technical
Notes from Apple.
Specifications and features:
Model: PORTRAIT DISPLAY
Max Resolution: 640 x 870
Sync Type: Unknown
H Freq/ V Freq: 68.85 Khz / 75 Hz
Tube Manufacturer: greyscale
Monitor Type: Fixed Frequency
¥ 640-by-870 pixel resolution at 80 dots-per-inch
provides sharp
displays and maintains screen integrity between
image and printout
¥ Analog 1-,2-, or 4-bit pixel depth permits
four shades of grey to
be displayed simultaneously at 2-pixel depth;
and, when upgraded
with the Macintosh Video Card Expansion Kit,
provides 16 levels of
grey shading at 4 bits per pixel
¥ 75 Hz screen refresh rate
¥ Flatter, antiglare screen
¥ 3 Apple Desktop Bus connectors allows
direct keyboard, mouse and
other ADB device connection to the monitor.
Required equipment:
¥ a Macintosh II, IIx or IIci CPU, also
Performa 475
¥ optional a Macintosh II Portrait Display
Video Card (M0119)
To enhance gray scaling, the Macintosh II Video
Card Expansion Kit (M0213) is available as an
option.
Apple Macintosh Portrait Display Monochrome
Monitor M0404
External Links
Apple
Macintosh Portrait Display -
Hier finden Sie weitere
Apple & Mac Raritäten zum Kauf.
Der Portraitmonitor, damals auch als Studio Monitor
verkauft, hat das Maß eines hochkantigen
DIN-A4 Blattes, somit konnte man in Designagenturen
und im Printdesign gleich an einem dem Format
gerechtem Bildschirm arbeiten. Da hat man richtig
Platz auf dem Screen, super Knubbelmac Zweitschirm
(spezielle Zweitmonitorkarte wird hierfür benötigt).
Der Monitor ist gebraucht aber in gutem Zustand,
auch der Kontrast ist gemessen am Alter noch recht
gut. Bitte sehen Sie die Photos.
Technische Details
Model: PORTRAIT DISPLAY
Max Resolution: 640 x 870 (Überprüfen
Sie Ihr Monitorkontrollfeld)
H Freq/ V Freq: 68.85 Khz / 75 Hz
Röhre : 16 Grau, 4 grau oder SW (1bit)
Monitor Typ: Fest Frequenz
Benötigtes Equipment:
einen Macintosh II, IIx oder IIcx oder
eine Macintosh II Portrait Display Video Card
(M0119)
Um die Graustufen zu nutzen benötigt man
das Macintosh II Video Card Expansion Kit (M0213).
Photos
Apple Macintosh Portrait Display
Monochrome Monitor M0404
Check your system for accepting a 640
x 870 resolution. Sold without Mac IIsi.
Überprüfen Sie ob Ihre Videocard das Format unterstützt. Verkauf ohne Mac IIsi.

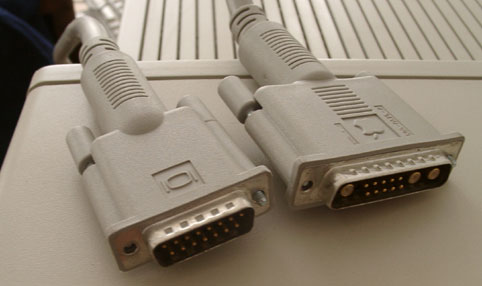

With the needed original Display
cable, this is quite rare these days.
Mit dem speziellen Monitor Kabel,
ohne den der Portrait Monitor nicht am Mac anzuschließen
ist. Das
Kabel kostet neu schon alleine 39 $ ! |
